電路結構

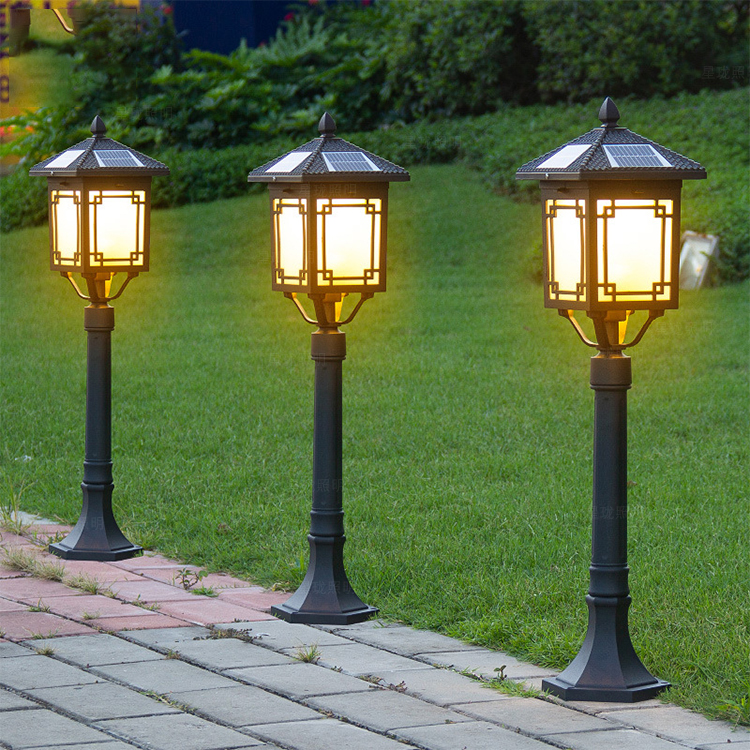

以光敏電池為光敏器件的太陽能草坪燈電路。所謂以光敏電池為光敏器件是指利用太陽能電池本身的光感特性，即有光太陽能電池輸出電壓，輸出端呈現高電平；當無光時，太陽能電池沒有電壓輸出，輸出端出現低電平。

該電路主要由蓄電池充電電路、開關電路、驅動電路組成。充電電路由太陽能嗲吃哪行V1、二極管D1、蓄電池V2構成；開關電路由三極管Q1和電阻R2構成；驅動電路由三極管Q2組成。[1]

電路工作原理

在圖1中，當有光照射時，相等于開關S1閉合，連接6點。此時三極管Q1基極出現高電位，Q1三極管導通（集電極與發射極導通），Q1三極管處于飽和區，通過R2電阻的電流將全部通過Q1三極管的集電極向發射極接地，而流向Q2三極管基極電流幾乎為零，所以Q2三極管截止，即Q2的集電極和發射極無電流，負載LED1無電流，停止工作。

同時太陽能電池產生的電能通過D1二極管一部向蓄電池V2充電，另外一部分通過R2電阻、Q1集電極、Q1發射極接地。由于蓄電池內阻遠小于R2電阻星瓏照明，所以太陽能電池產生的電能幾乎流向蓄電池V2。

當無光照射時，相等于開關S1斷開。此時三極管Q1基極出現低點位，Q1三極管截止（集電極與發射極截止），Q1三極管處于截止區，通過R2電阻的電流將全部通過Q2三極管的基極向發射極接地，所以Q1三極管處于放大區，即Q1的基極電流和集電極電流成β倍關系，負載LED1正常工作。[1]
